VISATEST
visatest
VISATEST ist ein universell einsetzbares Prüfsystem, das entweder als 19‘‘-Gerät oder adapterintegriertes Prüfgerät lieferbar ist.
Die Ansteuerung erfolgt durch PC über eine USB-Schnittstelle. Ihr Prüfling wird von der regelbaren Spannungsversorgung kontrolliert eingeschaltet, mit digitalen und analogen Signalen stimuliert. Über die Auswertung mittels Oszilloskop, Voltmeter und den digitalen Eingängen bewerten Sie die Ergebnisse Ihrer Funktionstests.
Adapterintegriertes Testsystem über USB-Anschluss
Mixed-Signal-Oszilloskop
Power Supply
Funktionstest von Baugruppen und Geräten
Arbiträrer Pattern- und Frequenzgenerator
Frei programmierbares System für Erweiterungen offen
19-zoll-basis
Unser leistungsfähiges Basisgerät für alle VISATEST Systeme überzeugt durch seine Vielseitigkeit und Flexibilität.
Es handelt sich um ein 19-Zoll Einschubgerät, das sowohl in bestehende Racks integriert als auch als stand-alone Gerät verwendet werden kann. Das Gerät ist in zwei Baugrößen erhältlich: die „standard“ Version mit 84 TE und die „kompakt“ Version mit 42 TE.
Diese Anpassungsfähigkeit ermöglicht es, das Basisgerät optimal an Ihre spezifischen Anforderungen und Platzverhältnisse anzupassen.
-
Doppelte Prüflings-Stromversorgung
-
Je 8 binäre Ein- und Ausgänge (Einzel-Bit, Patterngenerator, Logicanalyzer
-
Arbiträrer Funktionsgenerator (digitale Signalsynthese)
-
2 analoge Messkanäle (Voltmeter)
-
2-kanaliges mixed-signal Speicheroszilloskop
-
Ansteuerung für VISATEST Matrix-Schaltkarten
-
Galv. isolierte USB Schnittstelle zum Steuer-PC

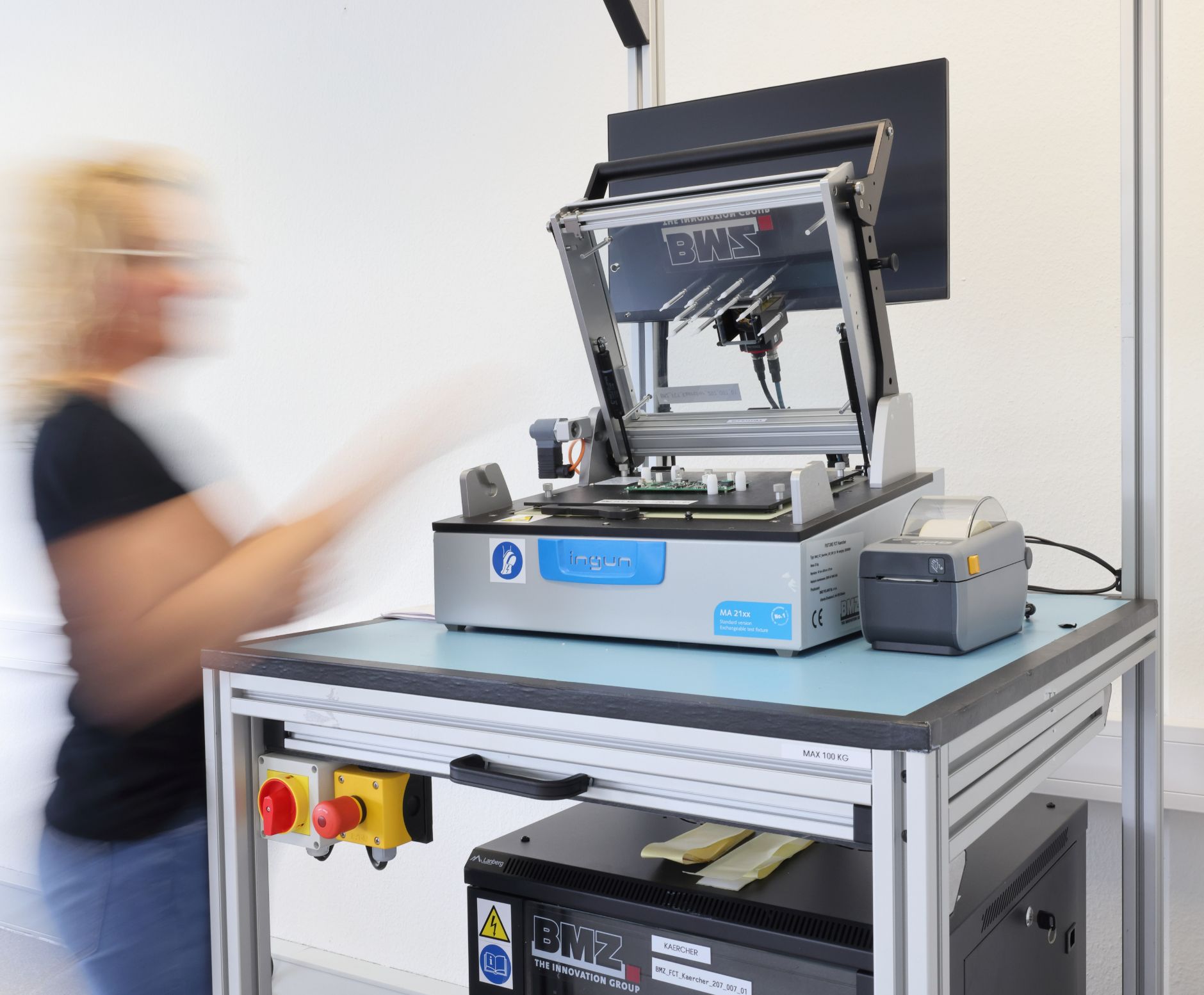

19-zoll-rack
Mobiler Prüf- und Arbeitsplatz zum Einsatz in Fertigung und Prüffeld, Labor und Reperaturfeld. Das VISATEST-Rack ist für das VISATEST 19“ Basisgerät „standard“ soweit den Einbau für weitere 19“ Geräte geeignet.
-
Höhenverstellbare Befestigung aller Zubehörteile
-
Leitfähige Lenkrollen, 2 davon feststellbar
-
Alle Metallteile ESD-gerecht pulverbeschichtet
-
Flachbildschirmhalterung mit Schwenkarm
-
Netzanschluß 3-polig
-
Schutzkontakt Stecker 16 A
-
Hauptschalter mit EIN-, AUS Taster, Not-Aus Schalter
-
Netzschütz und Kontrollleuchte

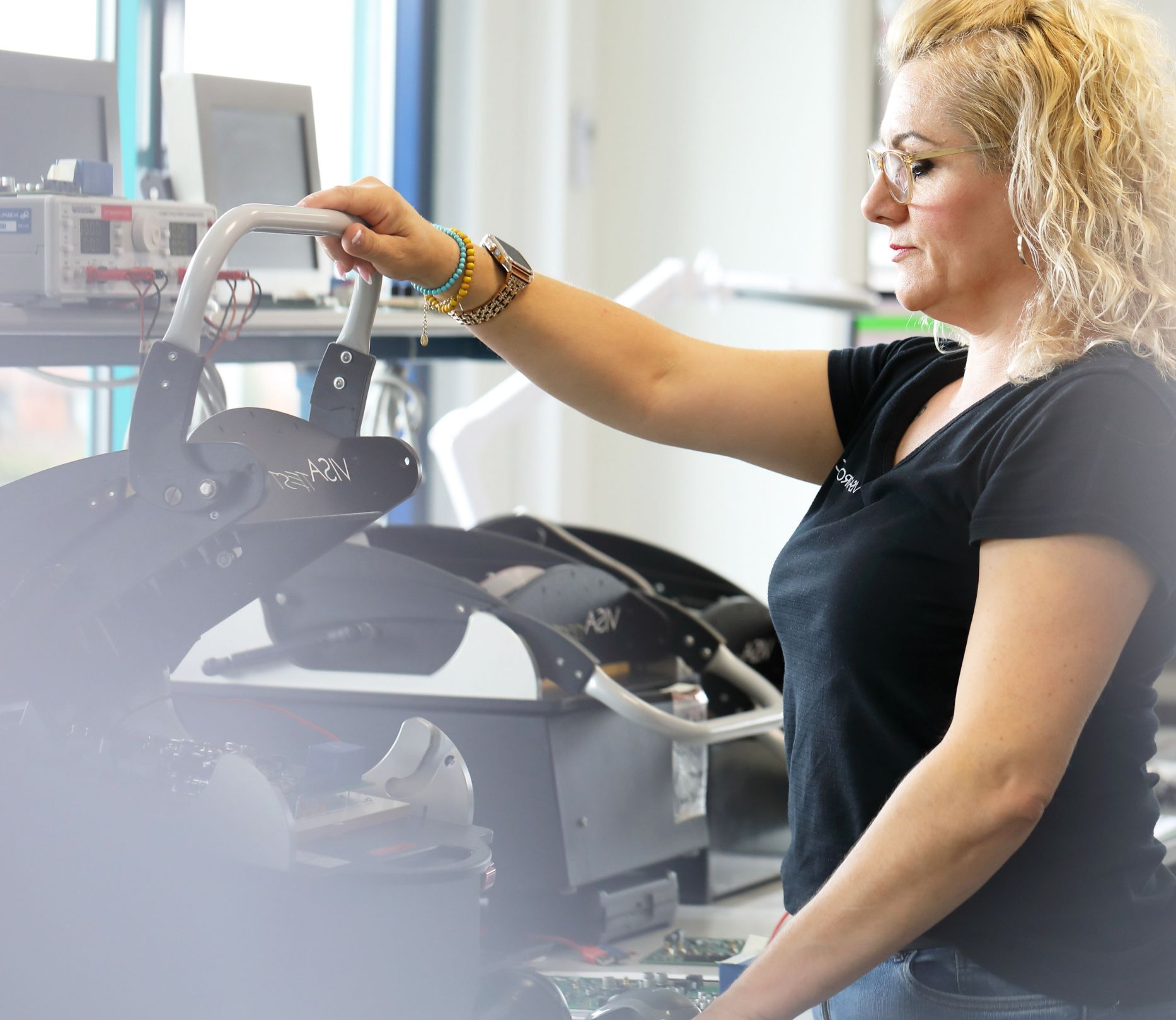

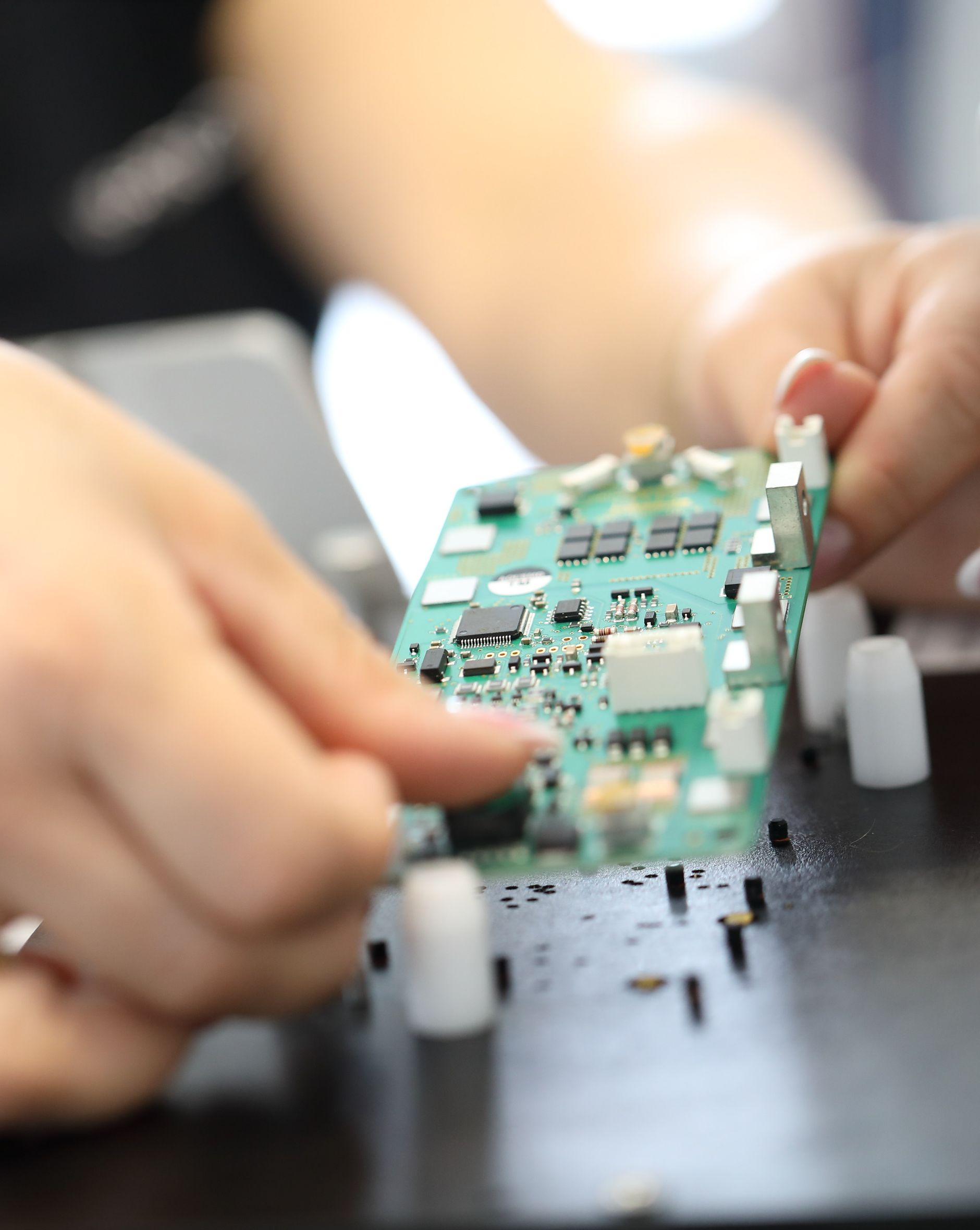

Prüfadapter
VISATEST kann auf vier Basis-Geräte mit jeweils 16 Matrix-Blöcken erweitert werden. Als frei programmierbares System ist die Einbindung zusätzlicher Hardware und Programme bei VISATEST leicht möglich, beispielsweise in Form von In-Circuit-Programmiergeräten oder speziellen Sensoren. Sonderformen der Adapter, zweiseitige Kontaktierung, mechanische Aktoren etc. lassen sich selbstverständlich ebenfalls einsetzen.
Einfacher Tausch der Adapterplatte erlaubt Produktwechsel mit geringer Rüstzeit. Mit präziser Mechanik und hochwertiger Messtechnik-Hardware sichern Sie die nachweisbare Qualität Ihrer Produkte bei höchster Wirtschaftlichkeit. VISATEST bleibt von der Nullserie über die gesamte Produktlebensdauer Ihrer Baugruppen, von der Serie bis hin zu kleineren und mittleren Losgrößen ein optimales Werkzeug, mit dem Sie flexibel auf alle Veränderungen reagieren können.
-

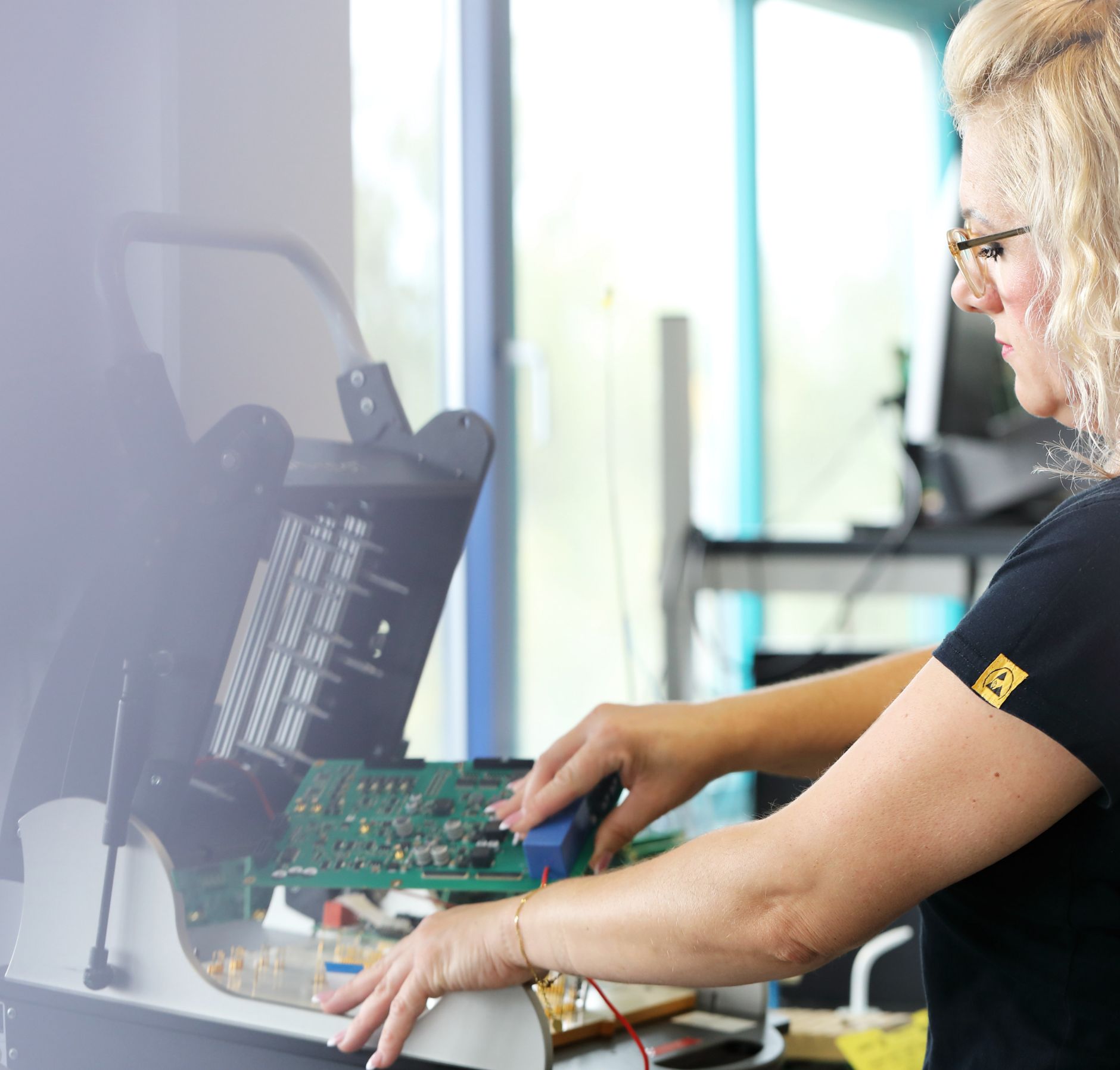

Mit Nadelbett-Adapter
-
Stabile Konstruktion mit präziser Parallelführung
-
Kostengünstig durch modulares Konzept
-
Zum direkten Einbau von VISATEST 19“ Basissystemen
-
Auswechselbare Adapter- und Niederhalterplatte
-
Mit manueller Bedienung ca. 300 Prüfstifte möglich
-
Mit elektro-mechanischer oder pneumatischer Betätigung auch für höhere Anzahl Prüfstifte verfügbar
-
Verschiedene Gehäusegrößen (Nutzflächen) verfügbar
Boundary scan
In Zusammenarbeit mit GÖPEL electronic wurde das bewährte Baugruppen Prüfsystem VISATEST um Boundary-Scan Funktionalität erweitert. Die Kombination von klassischem Funktionstest und Boundary Scan ergibt eine sehr große Prüftiefe, da sowohl umfangreiche analoge und binär / digitale Tests, als auch Tests von hochkomplexen digitalen Schaltkreisen mittels Boundary Scan durchgeführt werden können.
Und das auf einem Prüfgerät - ohne zusätzlichen Handlings- oder Umrüstaufwand. Die flexiblen Erweiterungs- und Einsatzmöglichkeiten von VISATEST zum Prüfen mit analogen, binären und digitalen Signalen stehen selbstverständlich auch bei VISATEST mit Boundary Scan Erweiterung zur Verfügung.
